Um capacímetro à moda antiga por PU1JFS.

Circuito baseado no artigo publicado na revista Antenna de 1979. Volume 81 nº6.

Click aqui para download do esquema.

__________________

Lampadas série, como ligar:

__________________

Nova montagem.

__________________
__________________

Um gerador de ondas quadradas a moda antiga.

Download do esquema aqui.

________________

Um medidor de intensidade de campo e um farejador de RF.

Medidor:

ESQUEMA DO MEDIDOR AQUI.

__________________
__________________

Farejador:

ESQUEMA DO FAREJADOR AQUI.

__________________
__________________

AMPLIFICADOR PANORAMA, STANDARD ELECTRIC

BAIXAR O ESQUEMA

__________________
__________________

LINK DE OPERÁRIOS DA STANDARD ELECTRIC NO FACE BOOK
__________________
__________________

WATTÍMETRO DE ÁUDIO.

ESQUEMA

__________________
__________________

O DESPRETENSIOSO

UM AMPLIFICADOR COM APENAS QUATRO VÁLVULAS SIMPLES, MAS QUE SURPREENDEU NO RESULTADO FINAL. 10W RMS DE SAÍDA.

TESTE COM FORMA DE ONDA QUADRADA A 5.000 Hz E 5 W RMS.

TESTE A 50.000 Hz 5W RMS.

CLICK AQUI PARA SALVAR O ESQUEMA.

Muito mais simples que que o projeto abaixo, de Emílio Alves Velho, contudo; a curva de resposta se mostrou muito mais linear ao longo das frequências; e a resposta dos controles de graves e agudos, também mais eficiente.

__________________
__________________

Na foto, uma ideia para evitar corte ou embaralhamento da cordoalha que suspende a antena. Click na foto para ampliar imagem.

__________________
__________________

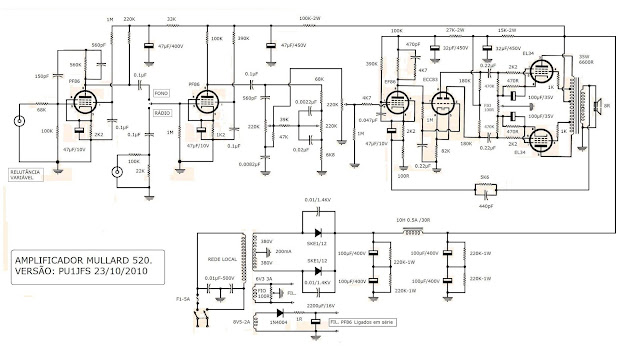

AMPLIFICADOR MULLARD 520.

CLICK AQUI PARA AMPLIAR A IMAGEM.

__________________
__________________

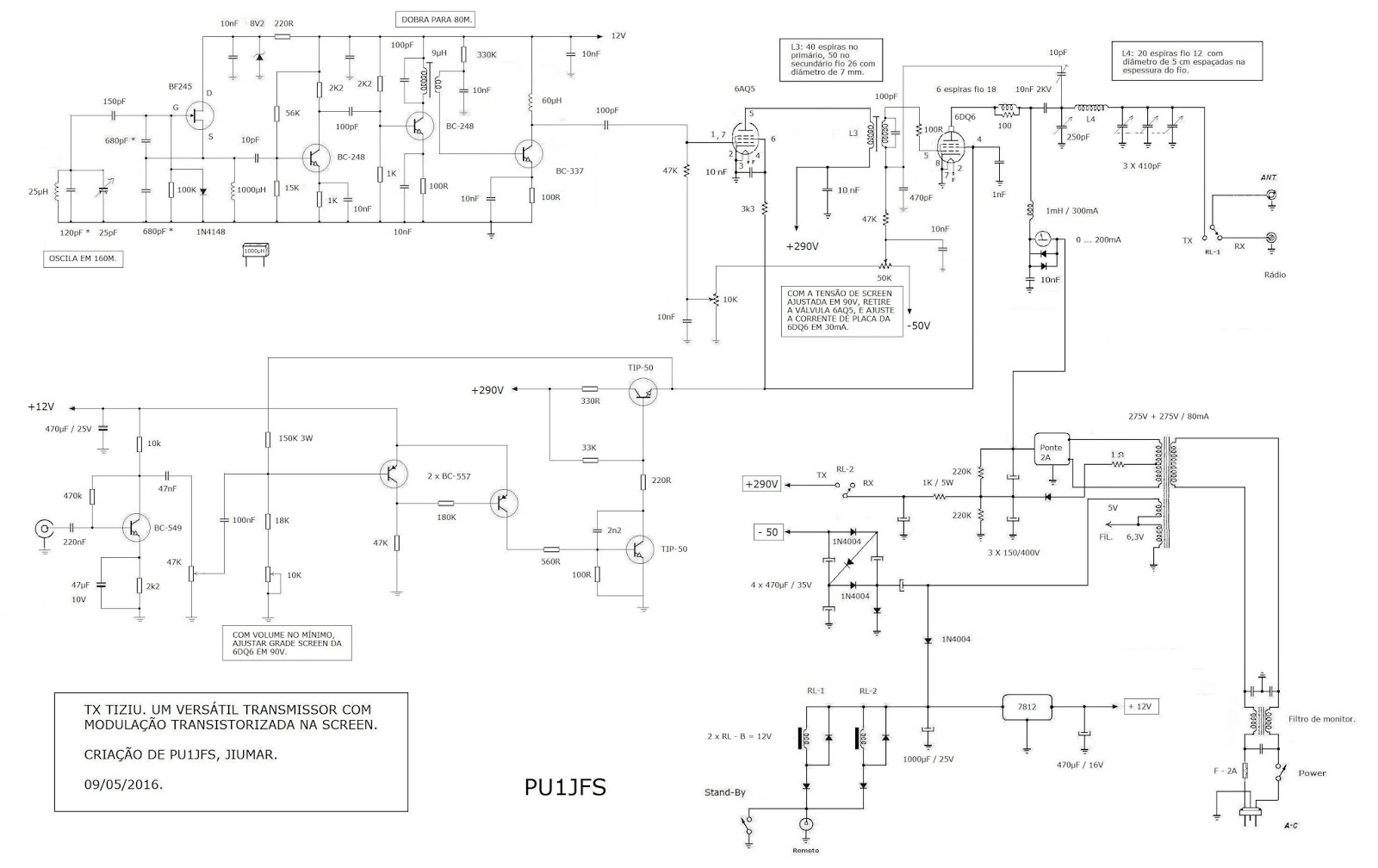

Tiziu ... Tiziu.

UM PEQUENO TRANSMISSOR, MAS COM ÓTIMO RENDIMENTO. IDEAL PARA INICIANTES.

CLICK AQUI PARA AMPLIAR O ESQUEMA
__

__________________

__________________

Um ótimo pesquisador de sinais.

Esquema.

__________________
__________________

Projeto Sabiá.
Um simples e eficiente transmissor para banda de 80 Metros, com apenas 4 válvulas.

CLICK AQUI PARA VISUALIZAR OU SALVAR O ESQUEMA.
__________________
__________________

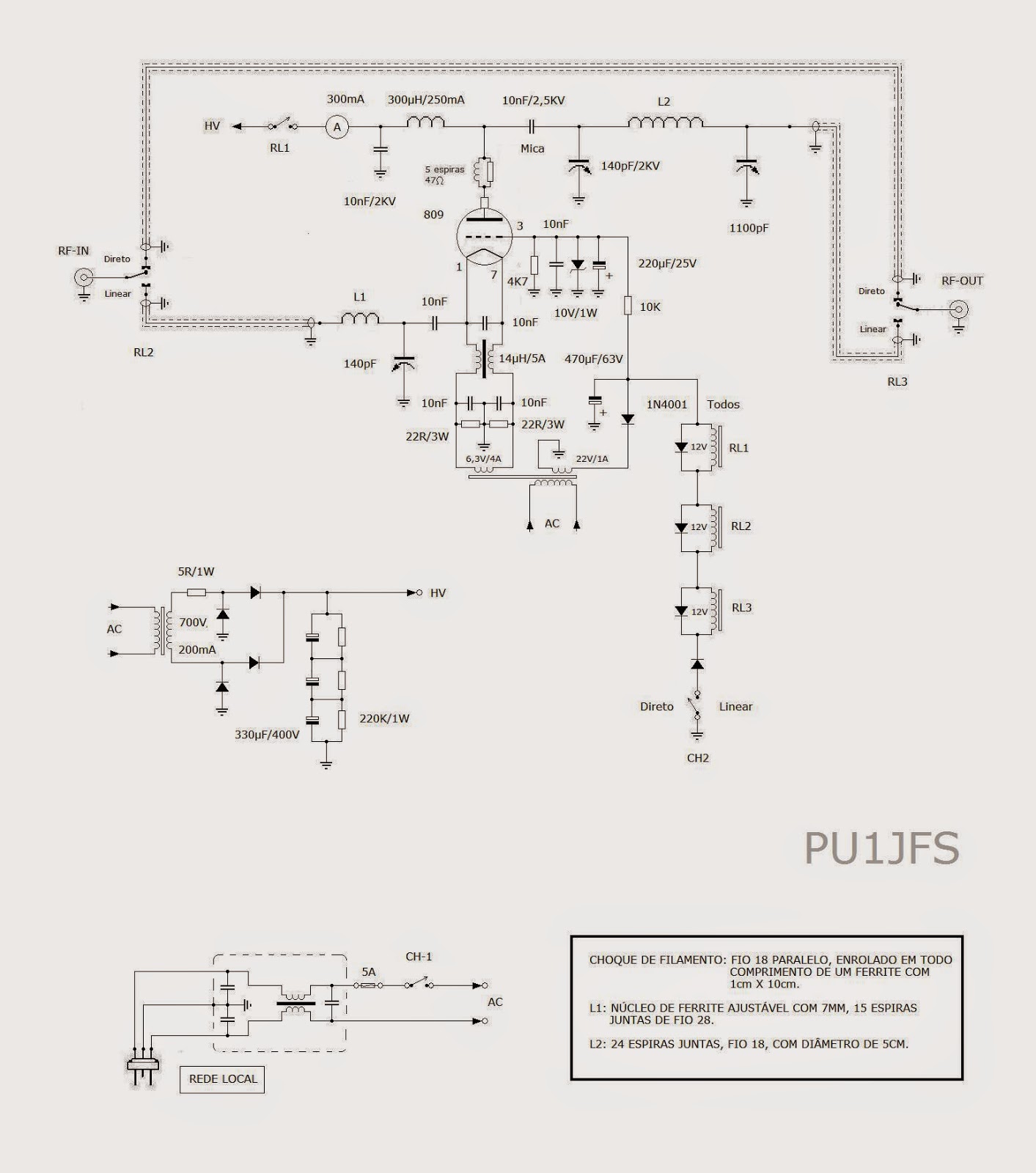

Linear ideal para o Delta-100 ou Delta-120

CLICK ( AQUI ) PARA VISUALIZAR O ESQUEMA

__________________
__________________

RECEPTOR TITULAR

CLICK AQUI PARA VISUALIZAR O ESQUEMA.

___________________

PROJETO GAVIÃO.

VISUALIZAR OU SALVAR O ESQUEMA DO GAVIÃO.

Dados dos transformadores.

SALVAR OS DADOS DOS TRANSFORMADORES.

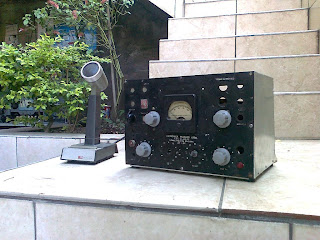

O GAVIÃO.

UM TX PARA QUEM GOSTA DE VOAR ALTO E ATINGIR GRANDES DISTÂNCIAS MESMO COM A PROPAGAÇÃO NA CONTRA MÃO. 130 WATTS RMS NA ANTENA COM MODULAÇÃO DE 100%.

____________________
___________________

Esquema do VTVM

Baseado no voltímetro eletrônico valvulado da Heatkit.

_____________

TRANSMISSOR 6KV6, BANDA DE 80 METROS.

80 Watts RMS em AM. Com duas válvulas 6KV6 em paralelo e modulador transistorizado. Como driver, utiliza um TDA-2006. Nestas condições, o modulador pode fornecer 52W RMS, sem distorções.
